結構：

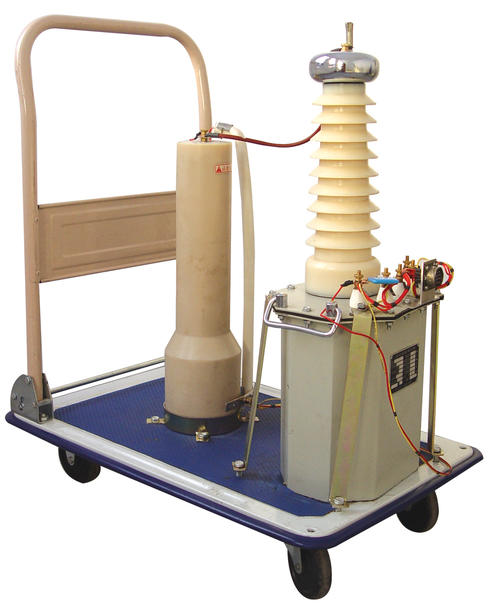

1、GYC-25/150充氣式高壓試驗變壓器產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了<<JB3570－９８>>標準要求。

產品采用優質冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF６氣體。

       2、產品與產品的不同在于巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換是工頻高壓交流輸出還是高壓直流輸出。

3、（C）產品與產品的不同在于套管內結構。

工作原理：

把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱，經自耦調壓器調節電壓輸入試驗變壓器初級繞組，根據電磁感應原理，在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值－工頻高壓。此工頻高壓經高壓硅堆整流及穩壓電容器濾波可取得直流高壓，其幅值是工頻高壓有效值的２倍。

操作試驗方法：

１、 按上圖接線，檢查壓力表指示內部氣體壓力是否正常（≥０.3MPA）

２、 做交流耐壓時短路桿插入孔Ｊ中，做直流泄漏試驗，取出短路桿。

３、 限流電阻配置：工頻耐壓每伏0.3～１歐:直流每伏５～１０歐，一般試

４、 拆除被試品線引線，套管及器身臟污清除，必要時采用屏蔽措施。

５、 準備工作和安全措施就緒，空試一次設備。

６、 接上被試品，直流試驗應用屏蔽線，以消除雜散泄漏。

７、 合上電源，控制箱（柜）電源批示綠燈亮。

８、 按下起動按鈕，起動指示燈亮。

９、 對控制箱，順時針均勻加電，注視電壓表達到額定電壓值。

１０、 持續規定耐壓時間并注視電流表指示。

１１、 耐壓時間到，注視ＫＶ表，迅速均勻降零。

１２、 做圖２實驗后用放電棒經電阻放電，然后直接接地放電。

１３、 高壓部分可能被充電部位一一放電后，改變或拆除高壓引線，及一切引       線至此一次試驗終止。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
