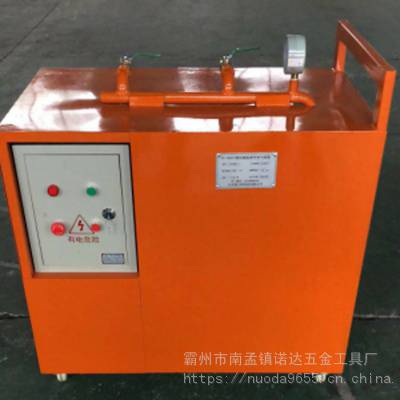

三級承修電力SF6氣體抽真空回收裝置技術指標:
1、回收：
回收初壓力≤0.8MPa
回收終壓力≤50KPa
回收時間：對初壓力0.8MPa的1m3 SF6氣體容積，回收至終壓力50KPa，回收時間小于2.5小時。
2、充氣：
對初壓力為133Pa的1m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。
3、抽真空
裝置極限真空度小于等于10 Pa
對初壓力為0.1MPa的1m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。
4、貯存：
貯存容器容積0.05m3
名義液態貯存量50kg
貯存壓力3.8 MPa
5、凈化：
對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）
6、年泄漏率≤1%名義儲存量
7、噪聲≤75dB(A)聲壓級
8、工作環境溫度 -10°- 40℃
9、功率≤5KW
10、電源：交流三相五線制 50Hz 380V±10%
11、重量：約600kg
12、外形尺寸：1450×810×1200mm
產品選型表:
| 名稱 | (常規)型號 | 主要配置 |
| SF6氣體回收充放裝置 | JY7Y-4-40 | 回收速率7m3/H、抽真空速率4L/S、儲罐容量20kg，標配2根管道 |
| JY7Y-15-50 | 回收速率7m3/H、抽真空速率15L/S、儲罐容量50kg，標配2根管道 | |
| JY12Y-54-100 | 回收速率12m3/H、抽真空速率54L/S、儲罐容量100kg，標配2根管道 | |
| JY10Y-15-150 | 回收速率10m3/H、抽真空速率15L/S、儲罐容量150kg，標配2根管道 | |
| JY19Y-54-300 | 回收速率19m3/H、抽真空速率54L/S、儲罐容量300kg，標配2根管道 | |
| SF6抽真空充氣裝置 | JY2015A | 國產皮帶泵54m³，數字真空表，真空度回升自動重啟功能 |
| JY2018A | 德國來寶65m³真空泵，數字真空表，真空度回升自動重啟功能 | |
| JY2085A | 國產皮帶泵54m³加合資羅茲泵70L/S，數字真空表，真空度回升自動重啟功能 |
產品簡介:
具有無毒、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。
性能特點:
1、具有回收、充放、凈化、抽真空、貯存、灌瓶等綜合性功能。
2、系統比較完全，各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。
