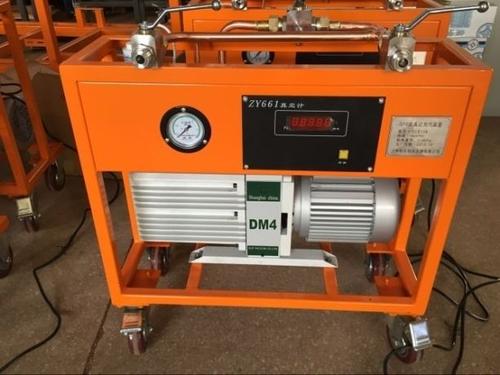

SF6氣體抽真空裝置三級承裝
1、產品概述
一、二、三級承裝、修SF6氣體抽真空充氣裝置隨著電力行業的迅猛發展，電力行業基礎建設和設備的投入，尤其是SF6電器設備的不斷增加，對SF6電氣設備在安裝調試、檢修維護的要求越來越高，相關部門對SF6電器設備（尤其是GIS）施工及檢修過程中的抽真空和回充補氣提出質量和時間要求。為適應這一發展的需要，本公司在多年從事SF6氣體電氣設備試驗、檢測及專業技術經驗積累的基礎上，研制了設備的技術指標要求，又能滿足國內用戶價格要求的產品——SDWS-3000-5系列SF6氣體抽真空充氣裝置。
SDWS-3000-5系列SF6氣體抽真空充氣裝置主要應用于各供電公司、送變電工程公司、發電廠、超高壓輸變電站、SF6電器開關制造廠等部門，作為GCBP、GCBT、GIS等SF6電器產品在安裝、調式、檢修時使用的輔助設備。利用本裝置對上述電器產品進行抽真空、回充SF6氣體操作，同時本裝置亦可用作其它部門抽真空和回充氣體的設備。
2、產品別稱：
SF6抽真空設、SF6氣體抽真空充氣裝置、六氟化硫抽真空裝置、SF6抽真空充氣裝置
3、產品特點：?
麥?zhǔn)险婵毡盹@示（可按用戶要求配置其它真空表）；
?配有各類進口、國產SF6電器設備連接接頭 (選配)；
?多種保護功能，有效保證真空泵安全運行；
?維護方便，裝置都采用了性能優良的部件，長時間使用也無需維修。
4、產品性能：
|
產品型號 |
真空泵速率（L/S） |
極限真空 （pa） |
抽真空時間 |
|||||
|
120L |
240L |
720L |
1200L |
2400L |
4800L |
|||
|
SDWS-3000-5 |
45 |
≤6*10-2 |
4 |
8 |
24 |
40 |
80 |
160 |
外型：86cm×65cm×91cm（長×寬×高）
?重量：150Kg 左右
?工作電壓：380~460V 50Hz交流電
?噪音水平：<78dB(A)
5、產品基本配置：
|
編號 |
名稱 |
型號 |
數量 |
|
1 |
真空泵* |
額定速率45L/S，最終真空度<0.06pa |
1 |
|
2 |
管道 |
1 |
|
|
3 |
球閥、電磁閥（選配） |
316 . GU型真空球閥 |
2 |
|
4 |
連接槽件 |
DN8型，用于連接SF6氣體回充裝置 |
1 |
|
5 |
管道 |
1 |
|
|
6 |
球閥 |
316 . GU型真空球閥 |
1 |
|
7 |
真空表 |
電子式 |
1 |
|
8 |
球閥 |
316 . GU型真空球閥 |
1 |
|
9 |
連接插件 |
1 |
|
|
10 |
軟管 |
長度5m/3m，憎水材料組成 |
2 |
|
11 |
連接插件 |
可選配各種類型的電器設備接口 |
1 |
