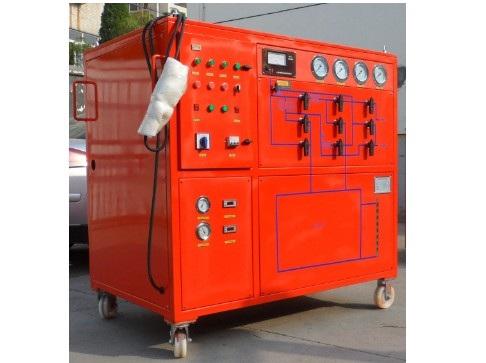

三級四級五級資質專用SF6氣體回收裝置設備-揚州達瑞點擊次數：754
發布時間：2024-06-30 12:38:44 |
|---|
三級四級五級資質專用SF6氣體回收裝置設備組成部件優點:
(1)設計先進，功能齊全，結構合理，操作簡潔明了。
(2)壓縮系統:采用SF6專用封閉壓縮機，無泄漏。
(3)抽真空系統采用旋片式真空泵，有自動防止返回油裝置。
(4)凈化系統采用日本CKD公司原理過濾器，過濾器采用電加熱及內裝高效吸附劑，凈化效果更顯著(無需頻繁更換吸附劑)。
(5)裝置電氣系統三相電源自動確認、斷相自動保護。
(6)裝置控制系統采用新技術的SF6專用閥門
(7)貯存系統按用戶要求配置80L貯液罐。
(8)設備采用移動式。
技術參數：
|
序號 |
指標名稱及單位 |
|
|
|
1 |
電源AC |
V |
380（三項五線、相序自動轉換） |
|
2 |
額定儲氣壓力（20℃） |
MPa |
≤4 |
|
3 |
極限真空度 |
Pa |
≤10 |
|
4 |
裝置真空度保持 |
Pa |
在133 Pa壓力保持24h，真空度值上升＜400 Pa |
|
5 |
SF6壓縮機 |
|
美優樂 |
|
6 |
壓縮機抽氣速率 |
m3/h |
7m³/h |
|
7 |
真空泵 |
|
2X-15 |
|
8 |
真空泵抽氣速率 |
m3/h |
50 |
|
9 |
回收裝置適應入口初壓（20℃） |
MPa |
0~1.0 |
|
10 |
電氣設備回收終壓（20℃） |
MPa |
≤50 Kpa |
|
11 |
回收后氣體油份控制 |
μg/g |
國產油分＜10 |
|
12 |
裝置年漏氣率 |
% |
＜1 |
|
13 |
裝置連續無故障運轉時間 |
h |
≥1000 |
|
14 |
累積無故障運轉時間 |
h |
≥5000 |
|
15 |
噪聲水平 |
dB(A) |
整機≤75 |
|
16 |
理論儲液能力 |
KG |
50 |
|
17 |
冷凍液化壓縮機 |
|
泰康 |
|
18 |
冷凍儲罐 |
L |
50 |
|
19 |
回收后氣體水分(PPM/V) |
PPM/V |
60 |
|
20 |
回收后氣體油分(PPM/V) |
PPM/V |
10 |
|
21 |
干燥過濾方式 |
|
真空加熱活化再生 |
|
22 |
充氣初壓 |
pa |
≤133 |
|
23 |
充氣終壓 |
mpa |
0.8 |
|
24 |
充氣速率（m³/h） |
m³/h |
≥5 |
|
25 |
氣化方式 |
|
電加熱自動溫控 |
|
26 |
整車型式 |
|
手推移動式 |
|
27 |
外形尺寸 |
cm |
1450×810×1200 |
|
28 |
整機重量 |
kg |
約600 |
|
29 |
冷卻方式 |
|
風冷 |
|
30 |
過濾系統 |
|
采用美國HASON技術，三級過濾——能夠更高的去除回收的SF6氣體中水份、油份、顆粒雜質及粉塵，保證所回收的SF6氣體重復利 |
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
