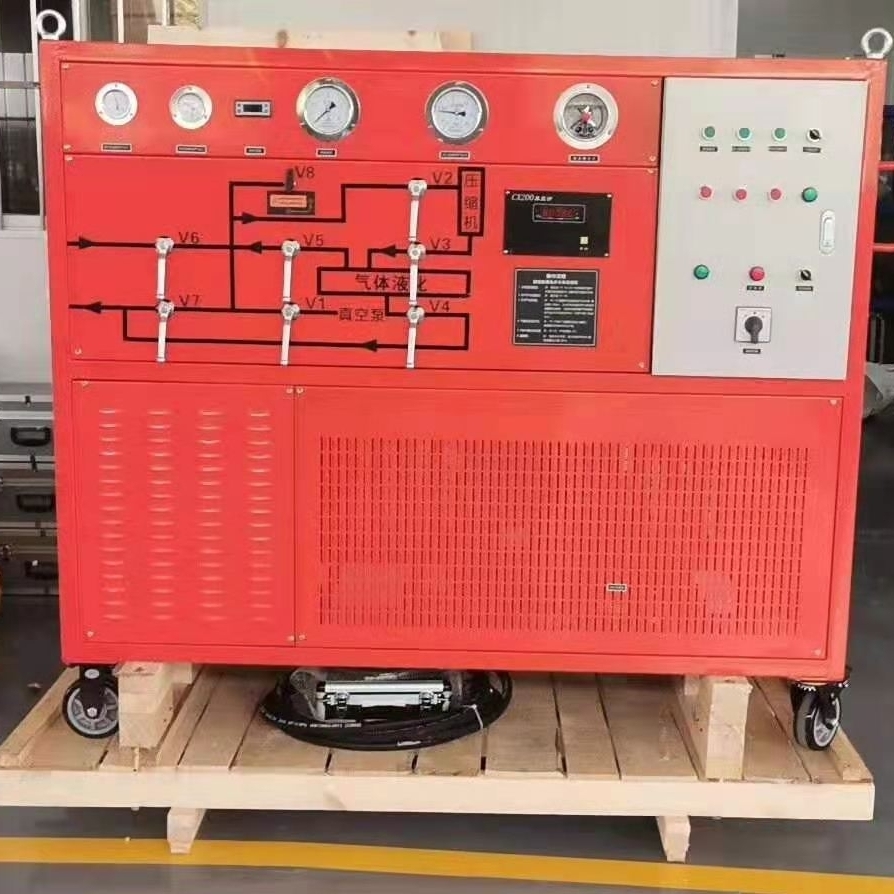

智能SF6氣體回收充放裝置四五級資質產品簡介：
是用于SF6氣體絕緣電器設備的制造廠，使用運行科研等部門， 對各種電器設備進行抽真空，對電器設備充入SF6氣體，智能SF6氣體回收充放裝置四五級資質并從使用或試驗的電器中回收SF6氣體，同時進行凈化處理壓縮貯存到貯罐。回收裝置適用SF6電器及GIS組合電器等。智能SF6氣體回收充放裝置四五級資質SF6氣體回收裝置按照DL/T662-1999《六氟化硫充氣及回收裝置》標準，裝置由回收系統、充氣系統、抽真空系統、凈化系統、氣體貯存系統組成。
工作流程說明
1、SF6氣體的回收
當SF6從一個氣室中抽出時，氣體便自動地流經凈化過濾器，通過SF6壓縮機壓縮冷卻，可以氣態也可以在一定高壓下以液態形式儲入SF6貯罐。(見圖1)
2、SF6開關抽真空
通過真空泵把開關中的空氣及濕氣可以抽除，真空泵的出口通向大氣。(見圖2)
3、充氣
經凈化和干燥的SF6從貯罐充回到已抽成真空的氣室中，直到氣室內壓力達到調定的工作壓力。上述工作分兩個步驟進行:
1、
借助SF6貯罐壓力使氣體流向SF6開關，直至達到預定的充氣壓力。(見圖4)
2、當SF6貯罐壓力與SF6開關壓力平衡時，再采用壓縮機進行加壓充氣，直至達到預定充氣壓力。(見圖3)
|
承試類四級 |
|
|
直流高壓發生器 |
DC:120KV/2mA |
|
工頻耐壓試驗裝置 |
AC：30kvA/50KV |
|
工頻耐壓試驗裝置 |
AC:6KVA-10kvA/50KV |
|
變頻串聯諧振試驗成套裝置 |
75KVA/75KV/1A,30-300HZ |
|
感應耐壓試驗裝置 |
5KVA/360V 150HZ |
|
高壓介質損耗測試儀 |
1、介質測量精度為1% 2、電容量精度為0.5% 3、抗干擾變頻 |
|
回路電阻測試儀 |
DC:≥100A |
|
互感器伏安特性測試儀 |
500v/5A |
|
接地電阻測試儀 |
1臺 |
|
變壓器直流電阻測試儀 |
DC:≥10A |
|
變壓器變比測試儀 |
數字式0.5級 |
|
斷路器特性測試儀 |
1臺 |
|
三相繼電保護測試儀 |
三相電壓電流各2組 |
|
絕緣電阻測試儀 |
DC:0-5000V 200GΩ 短路電流≥3mA |
|
兆歐表 |
DC:2500V |
|
兆歐表 |
DC:500V |
|
數字式雙鉗相位伏安表 |
|
