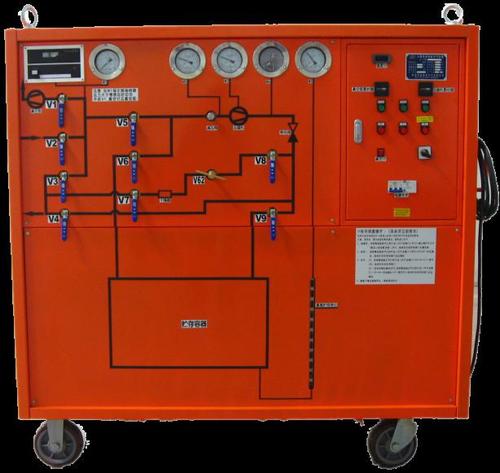

廠家直銷承修資質試驗設備SF6氣體回收裝置注意事項

1、 使用前檢查各連接部分正確與否，接口密封。

2、 設備元件油位合適。

3、 真空泵不得反轉。

4、 設備有氣體壓力時不能開真空度V9。

5、 過濾器濾芯工作5000小時更換。分子篩10000小時更換。

6、 回收氣體時可以提前15-30分鐘開制冷系統。

7、 制冷系統打開時會有少量冷凝水排出，可適當處理。

主要配置

1、SF6壓縮機要求:CA-0300封閉壓縮機(美國EMERSON公司COPELAND產品)

a:理論排氣量:12m3/h

b:最大排氣壓力:2.5Mpa

c:最小吸氣壓力:50Kpa

d:最大吸氣壓力:0.35~0.8 Mpa

e:功率:2.2KW

f:電源:380V 50HZ

2、真空泵采用:雙級旋片式真空泵(2XZ-4A)

a:真空泵采用水冷式

b:抽真空速率4L/s

c:極限真空度0.06pa

d:功率1KW

3、 SF6制冷機組的要求:日本TOSHIBA 合資主機 1KW

4、過濾系統(凈化系統):過濾器雙級過濾，真空活化自再生處理)

5、接頭:M27*1.5

6、安全閥:A21H

7、閥門: DN15-13.5MPa

8、貯液罐:80L，壓力2.6Mpa

9、壓力表:TECSIS 德國1413 、熱偶真空計

10、液化器:加熱

11、油氣分離器:

12、再生干燥過濾器:

13、高壓軟管 5米1根,3米1根

14、長度為10m的動力電纜(三相)

組成部件優點:

(1)設計先進，功能齊全，結構合理，操作簡潔明了。

(2)壓縮系統:采用SF6專用封閉壓縮機，無泄漏。

(3)抽真空系統采用旋片式真空泵，有自動防止返回油裝置。

(4)凈化系統采用日本CKD公司原理過濾器，廠家直銷承修資質試驗設備SF6氣體回收裝置過濾器采用電加熱及內裝高效吸附劑，凈化效果更顯著(無需頻繁更換吸附劑)。

(5)裝置電氣系統三相電源自動確認廠家直銷承修資質試驗設備SF6氣體回收裝置、斷相自動保護。

(6)裝置控制系統采用SF6專用閥門

(7)貯存系統按用戶要求配置80L貯液罐。

(8)設備采用移動式。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
