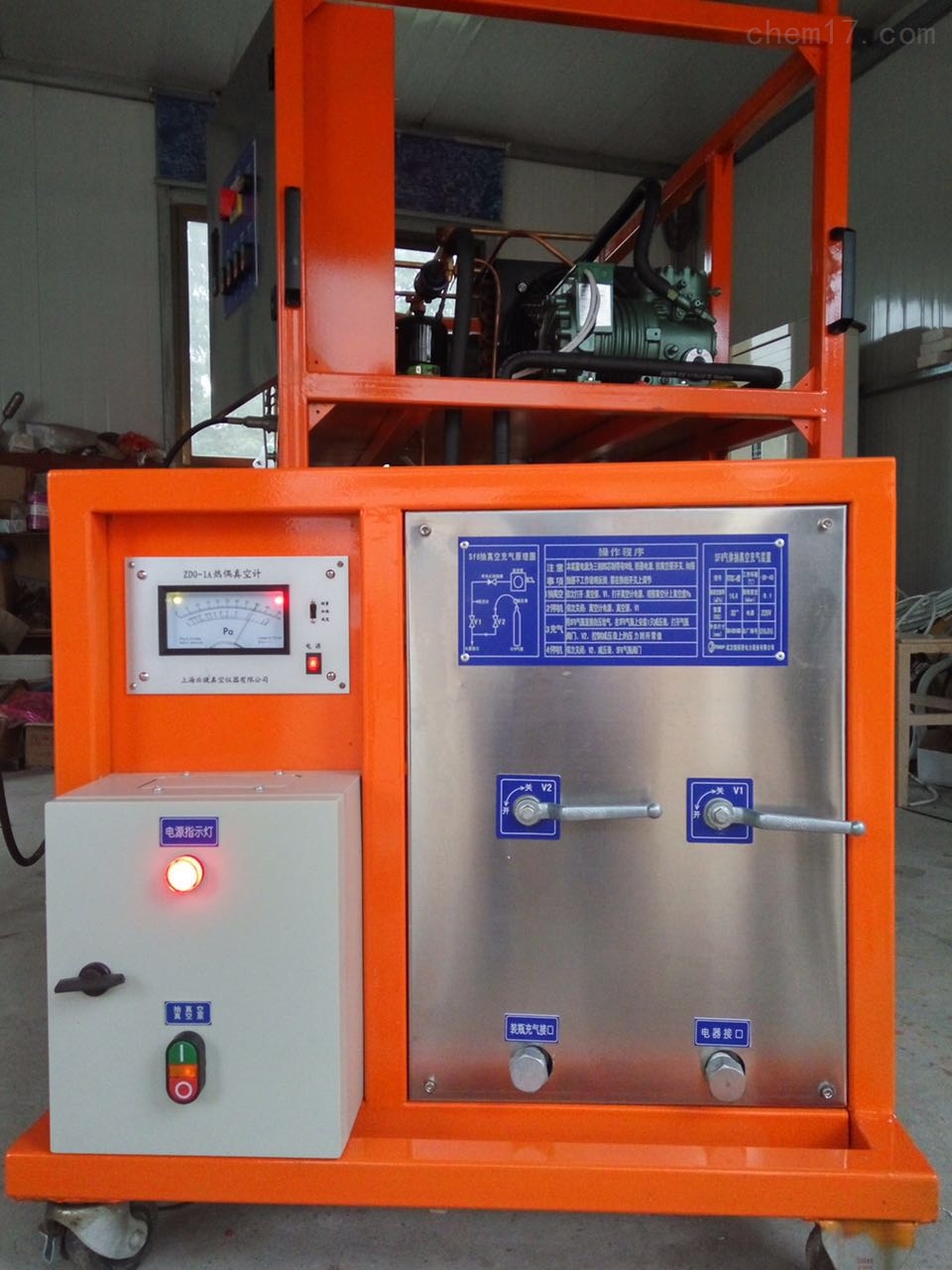

真空一體機SF6氣體回收裝置技術條件：

1、形式:移動式、風冷式

2、工作原理

1) 使用壓縮機高壓冷凝液化SF6氣體。

2) 熱交換器輔助氣體回收和回充

3) 充氣時經緩沖-氣體充入

3、主要性能及技術參數

1) 裝置極限真空度≤133Pa(特別要求可≤5Pa)

2) 裝置抽真空速率55m³/h

3) 裝置充氣初壓力<133Pa(用戶要求自定)

裝置功能：

1. 對裝置本機以及電器設備、貯罐、抽真空和真空度的測量

2. 對電器設備中的氣體進行回收

3. 對回收和回充的SF6氣體進行干燥、凈化處理

4. 對SF6電器進行充氣

5. 對電器中SF6氣體進行壓縮液態貯存

組成部件優點:

(1)設計先進，功能齊全，結構合理，操作簡潔明了。

(2)壓縮系統:采用SF6專用封閉壓縮機，無泄漏。

(3)抽真空系統采用旋片式真空泵，有自動防止返回油裝置。

(4)凈化系統采用日本CKD公司原理過濾器，過濾器采用電加熱及內裝高效吸附劑，凈化效果更顯著(無需頻繁更換吸附劑)。

(5)裝置電氣系統三相電源自動確認、斷相自動保護。

(6)裝置控制系統采用技術的SF6專用閥門
