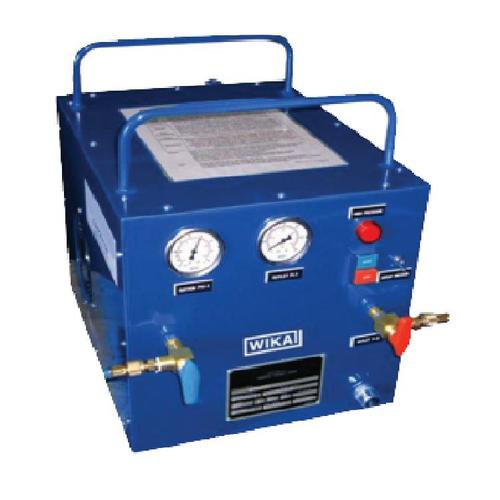

三級承修電力SF6氣體抽真空回收裝置
達瑞電氣為您推薦：

工作流程說明

1、SF6氣體的回收

當SF6從一個氣室中抽出時，氣體便自動地流經凈化過濾器，通過SF6壓縮機壓縮冷卻，可以氣態也可以在一定高壓下以液態形式儲入SF6貯罐。

2、SF6開關抽真空

通過真空泵把開關中的空氣及濕氣可以抽除，真空泵的出口通向大氣。(見圖2)

3、充氣

經凈化和三級承試電力SF6氣體回收裝置干燥的SF6從貯罐充回到已抽成真空的氣室中，直到氣室內壓力達到調定的工作壓力。上述工作分兩個步驟進行:

1、

借助SF6貯罐壓力使氣體流向SF6開關，直至達到預定的充氣壓力。(見圖4)

2、當SF6貯罐壓力與SF6開關壓力平衡時，再采用壓縮機進行加壓充氣，直至達到預定充氣壓力。

組成部件優點:

(1)設計先進，功能齊全，結構合理，操作簡潔明了。

(2)壓縮系統:采用SF6專用封閉壓縮機，無泄漏。

(3)抽真空系統采用旋片式真空泵，有自動防止返回油裝置。

(4)凈化系統采用日本CKD公司原理過濾器，過濾器采用電加熱及內裝高效吸附劑，凈化效果更顯著(無需頻繁更換吸附劑)。

(5)裝置電氣系統三相電源自動確認、斷相自動保護。

(6)裝置控制系統采用三級承試電力SF6氣體回收裝置新技術的SF6專用閥門

(7)貯存系統按用戶要求配置80L貯液罐。

(8)設備采用移動式。
