變壓器繞組變形檢測儀產品概述：

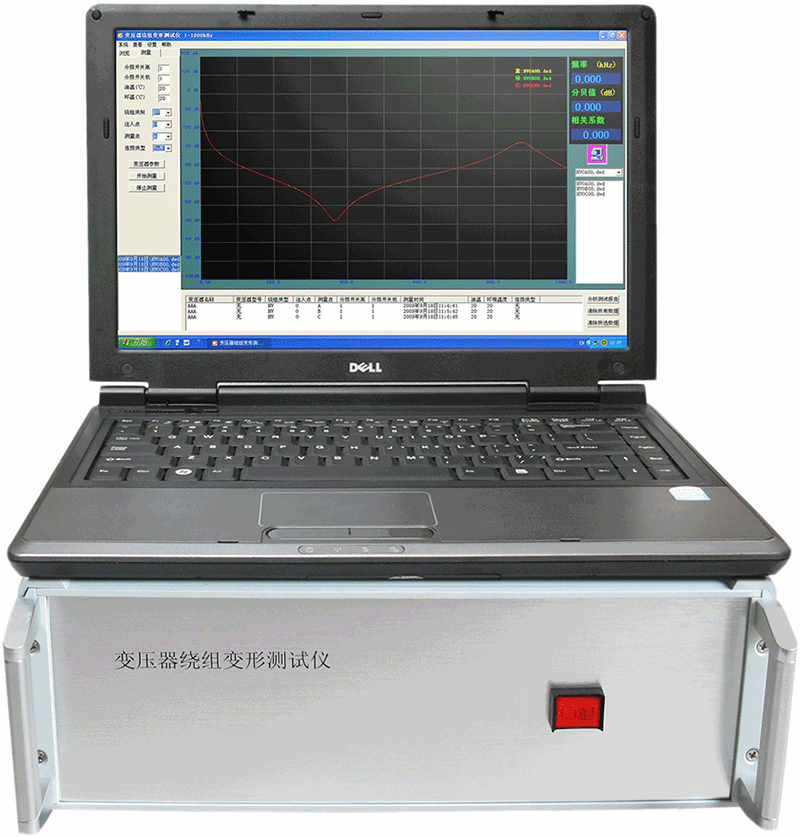

 變壓器繞組變形測試儀（頻響法）用于測試6KV及以上電壓等級電力變壓器及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等永久變形現象，這樣將嚴重影響變壓器的安全運行。按國家電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。HAPX-1型變壓器繞組變形測試儀適用于電力、鐵路、石油等系統檢測出大容量變壓器承受短路電流沖擊后，診斷變壓器繞組變形、位移及鐵芯松動。采用頻響法原理而設計生產的先進儀器設備。該儀器是引進國內最新穎的變壓器內部故障無損檢測設備，用來確定變壓器內部繞組的變形程度，是對其進行預防性無損檢測的重要手段。適用于6.3KV~500KV電力變壓器。真?zhèn)€操作功能均在微機顯示屏上以漢化提示或簡單的英語提示。便攜式計算機、彩色打印機及主測量系統組成。

變壓器繞組變形測試儀（頻響法）由測量部分及分析軟件部分組成，測量部分是由信號生成及信號測量組成的黑匣子，分析部分由筆記本電腦完成，測量部分通過USB或網絡與筆記本電腦連接。

 2、產品主要技術特色：

 1、不對變壓器進行吊罩、拆裝的情況下就可以進行測試。

 2、使用目前最為流行的掃頻法進行測量。

 3、本儀器可以對6kV以上的變壓器進行測量。

 4、采用分體式結構，測試主機與主控計算機之間采用USB連接，即插即用。

 5、 現場接線簡單、使用方便。

 6、測量動態范圍寬：－100dB～20dB。

 7、分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004。

 3、產品主要技術指標：

 1、測試主機與PC接口：USB。

 2、信號源：儀器自帶一個通道信號輸出作為掃頻的激勵信號；信號輸出為標準正弦波，信號輸出幅度可以軟件調節，最大幅度±10V，信號輸出阻抗為50Ω。

 3、 兩個采集通道，一個采集激勵信號，一個采集響應信號，用于計算傳遞函數。

 4、采集通道量化精度：12位。

 5、采集通道最大靜態誤差：0.5%。

 6、 每通道最大存儲容量：64K樣點。

 7、每通道最高采樣率：100Msps。

 8、采集通道輸入阻抗：1MΩ。

 9、掃頻測量范圍：10Hz－10000kHz。

 10、掃描方式：采用線形分布或?qū)?shù)分布的掃頻測量方式。

11、掃描頻率精度：信號源輸出正弦信號的頻率精度不大于0.01%。

 12、掃頻測量頻點：固定模式或用戶自定義。

 13、符合國家電力行業標準：DL/T911-2004。

 4、測試分析軟件主要特色：

 1、采用windows平臺，兼容Window 2000/Window XP。

 2、可以同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。

 3、 軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。

 4、軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場作很多的輸入，使用人員更加的方便。

 5、軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。

 6、軟件界面簡潔直觀。

 7、不對變壓器進行吊罩、拆裝的情況下就可以進行測試。

 8、使用目前最為流行的掃頻法進行測量。

 9、本儀器可以對6kV以上的變壓器進行測量。

 10、采用分體式結構，測試主機與主控計算機之間采用USB連接，即插即用。

 11、現場接線簡單、使用方便。

 12、 測量動態范圍寬：－100dB～20dB。

 13、分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004。

 14、測試主機與PC接口：USB。

 15、可以同時加載多條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。

 16、軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。

 17、軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場作很多的輸入，使用人員更加的方便。

 18、 軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。

 19、軟件界面簡潔直觀。

5、產品技術參數：

 1、頻點范圍：

 1K－1M       分辨率1KHZ

 1K－10K      低頻段0.01KHZ

 10－10K      中頻段 0.01KHZ

 100－1M      高頻段 0.01KHZ

 2、幅度測量范圍：+20DB-100dB

 3、分段式掃頻，全量程自動掃頻相結合，+20DB－-100DB，測量精度為±1dB

 4、先預置掃頻電壓可軟件設置當超電質量程，后啟動調整掃頻電壓

 5、掃頻電壓：峰峰20V   最小可調置120mv

                         頻率精度：0.01HZ

 6、幅度分辨率：0.01dB

7、采集通道輸入阻抗：1MΩ 量化精度：12位

 8、采集通道最大靜態誤差：0.5%

9、通道最大存儲容量：64k樣點

10、每通道最高采樣率 ：20Msps

11、掃頻測量范圍：1k~1MHz

 12、自動升級掃頻相關系數
