工作原理：

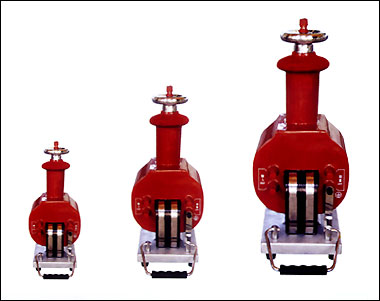

    YD系列輕型高壓試驗變壓器為單相變壓器，聯結組標號I.I.用二頻220V（10KVA以上為380V）電源接入系列操作箱（臺），經操作箱內自耦調壓器（50KVA以上調壓器外附）調節至0-200V（或0-400V）

電壓輸出至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

配套產品

1、操作系統：

  XZC系列操作箱：容量：1KVA-5KVA，輸入電壓：0.22KV

  KZT系列操作臺：容量：10K/A-300KVA輸入電壓：0.22KV 、0.38KV

2、保護式數字微安表SWB-Ⅱ

3、阻容式交直流分壓器FYQ-50、100、150、220KV

4、高壓直流放電棒FZ-70、140、210KV

5、高壓硅堆：2DL-150、300、450KV

6、絕緣支架50、100、200、300KV

7、高壓濾波電容0.01UF,40-100KV

8、均壓球

9、保護球隙：Q-50、100、150、200、250、500

10、標準試油杯400ml

11、介質油杯

12、折疊式小推車150、300型

13、水電阻

14、高壓驗電器10KV、35KV

15、高壓定相器10KV、35KV/110KV、220KV

16、各種萬用表、兆歐表及測試線

試驗變壓器的容量選擇：

標準試驗變壓器容量Pn的確定公式：Pn=KVn2ωct×10-9。

式中：Pn—標稱試驗變壓器容量（KVA）

      Vn—試驗變壓器的額定輸出高壓的有效值（KV）

      K—安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些，

ct—被試品的電容量（PF）

ω—角頻率， 2лf.F-試驗電源的頻率。

被試設備的電容量ct可由交流電橋測出。Ct的變化很大，可由設備的類型

而定。典型數據如下：

簡單的棒式或懸掛式絕緣子          幾十微法

簡單的分級套管                    100-1000PF

電壓互感器                        200-500PF

電壓變壓器<1000KVA                   -1000PF

>1000KVA                 1000-10000PF

高壓電力電纜和油浸紙絕緣            250-300PF/m

氣體絕緣                              -60PF/m

封閉變電站，SF6氣體絕緣             100-10000PF

對于不同的試驗電壓Vn，選擇不同的（適當?shù)模┌踩禂?shù)K。以下列出不同的Vn所選用的K值供參考。

Vn=50-100KV       K=4

Vn=150-300KV      K=3

Vn>300KV           K=2
