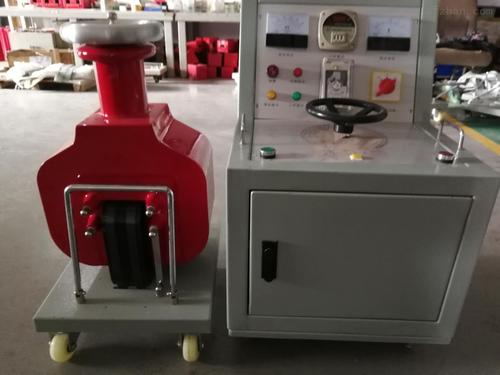

GYC充氣式高壓試驗變壓器產品簡介

  充氣式交流試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備.隨著我國電力工業的發展,對試驗變壓器的電壓等級要求也越來越高,而傳統的油浸式試驗變壓器,無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求.

  隨著我國基礎科學研究的進步,新材料,新工藝的應用,把新的介質六氟化硫氣體推向了電力設備的應用領域.由于六氟化硫氣體優良的絕緣性能和滅弧性能,及不燃性,使得它作為新的絕緣介質得到廣泛的應用.

  我公司經過多年的努力,研究成功了充氣式交流試驗變壓器,本系列產品與傳統的油浸式輕型試驗變壓器相比,重量上減輕了20%-60%(視電壓及容量等級而定),而且無油污染,單臺充氣式交流試驗變壓器的電壓等級可達300KV.由于采用了新的生產工藝,產品的技術性能有較大的提高,特別適用于現場工作及頻繁移動的工作條件下使用.

充氣式試驗變壓器的使用方法

1、 接好工作線路,并良好接地.

2、 按說明書先設定電壓、電流整定值.

3、 升壓按規程要求進行,其升壓速度必須小于3000V/s.

4、 當電壓升至試驗電壓時,應開始計時,到1分鐘后,迅速降壓到1/3試驗電壓以下時,方能切斷電源.

5、 再升壓或耐壓試驗過程中,如發現以下不正常情況時,應立即降壓,切斷電源,停止試驗并查明原因.

⑴ 電壓表指針擺動(或數字跳動)很大

⑵ 電流表直線上升

⑶ 被試品內有不正常的聲音

6、 第9項系壓力閥及壓力表,為長期關閉狀態.每6個月開閥一次,以檢查SF6壓力,應不小于0.4MPa(檢查壓力后立即關閉閥門),低于0.4MPa時應加SF6氣體,以增加氣絕緣.

7、 耐壓實驗前后應測量被試設備的絕緣電阻,檢查絕緣情況.

8、 操作必須嚴格執行國家有關標準和操作規程,可參照GB311-83《高壓輸變設備的絕緣配合、高壓試驗技術》、《電氣設備預防性試驗規程》等.
