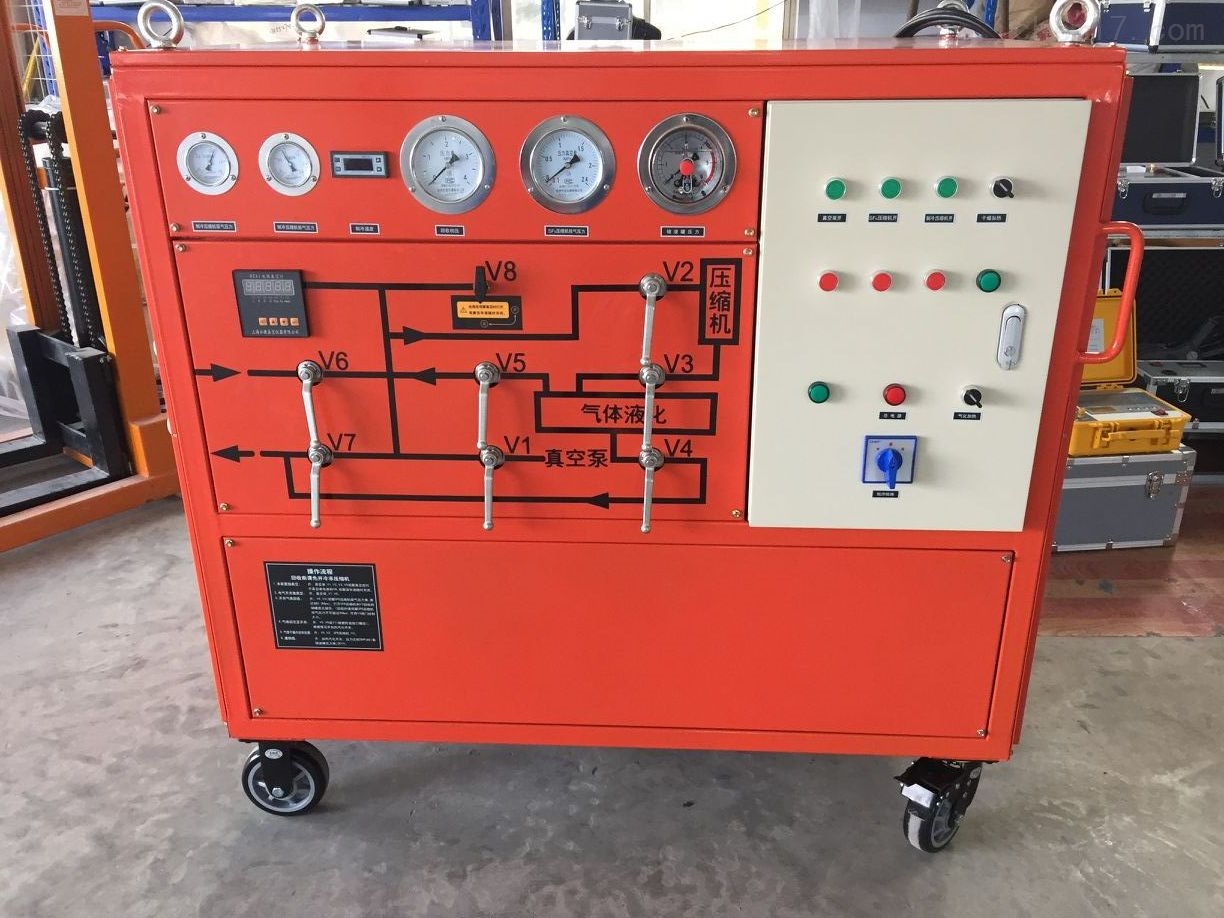

電力資質工具設備 SF6氣體抽真空充氣裝置流程說明：
1、SF6氣體的回收
當SF6從一個氣室中抽出時，氣體便自動地流經凈化過濾器，通過SF6壓縮機壓縮冷卻，可以氣態也可以在一定高壓下以液態形式儲入SF6貯罐。
2、SF6開關抽真空
通過真空泵把開關中的空氣及濕氣可以抽除，真空泵的出口通向大氣。
3、充氣
經凈化和干燥的SF6從貯罐充回到已抽成真空的氣室中，直到氣室內壓力達到調定的工作壓力。上述工作分兩個步驟進行:
借助SF6貯罐壓力使氣體流向SF6開關，直至達到預定的充氣壓力。
2、當SF6貯罐壓力與SF6開關壓力平衡時，再采用壓縮機進行加壓充氣，直至達到預定充氣壓力。
電力資質工具設備 SF6氣體抽真空充氣裝置 注意事項
a) 開真空泵抽真空前，根據需要決定是否連接管路排放至室外。
b) 開真空泵抽真空前，必須保證被抽裝置或系統壓力為零表壓或以下。
c) 凡需要觀察真空度時，打開V8閥門，觀察完畢后隨時關閉V8閥門。
d) 真空保持狀態下請不要啟動SF6壓縮機。
組成部件優點:
(1)設計先進，功能齊全，結構合理，操作簡潔明了。
(2)壓縮系統:采用SF6專用封閉壓縮機，無泄漏。
(3)抽真空系統采用旋片式真空泵，有自動防止返回油裝置。
(4)凈化系統采用日本CKD公司原理過濾器，過濾器采用電加熱及內裝高效吸附劑，凈化效果更顯著(無需頻繁更換吸附劑)。
(5)裝置電氣系統三相電源自動確認、斷相自動保護。
裝置功能
1. 對裝置本機以及電器設備、貯罐、抽真空和真空度的測量
2. 對電器設備中的氣體進行回收
3. 對回收和回充的SF6氣體進行干燥、凈化處理
4. 對SF6電器進行充氣
5. 對電器中SF6氣體進行壓縮液態貯存
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
