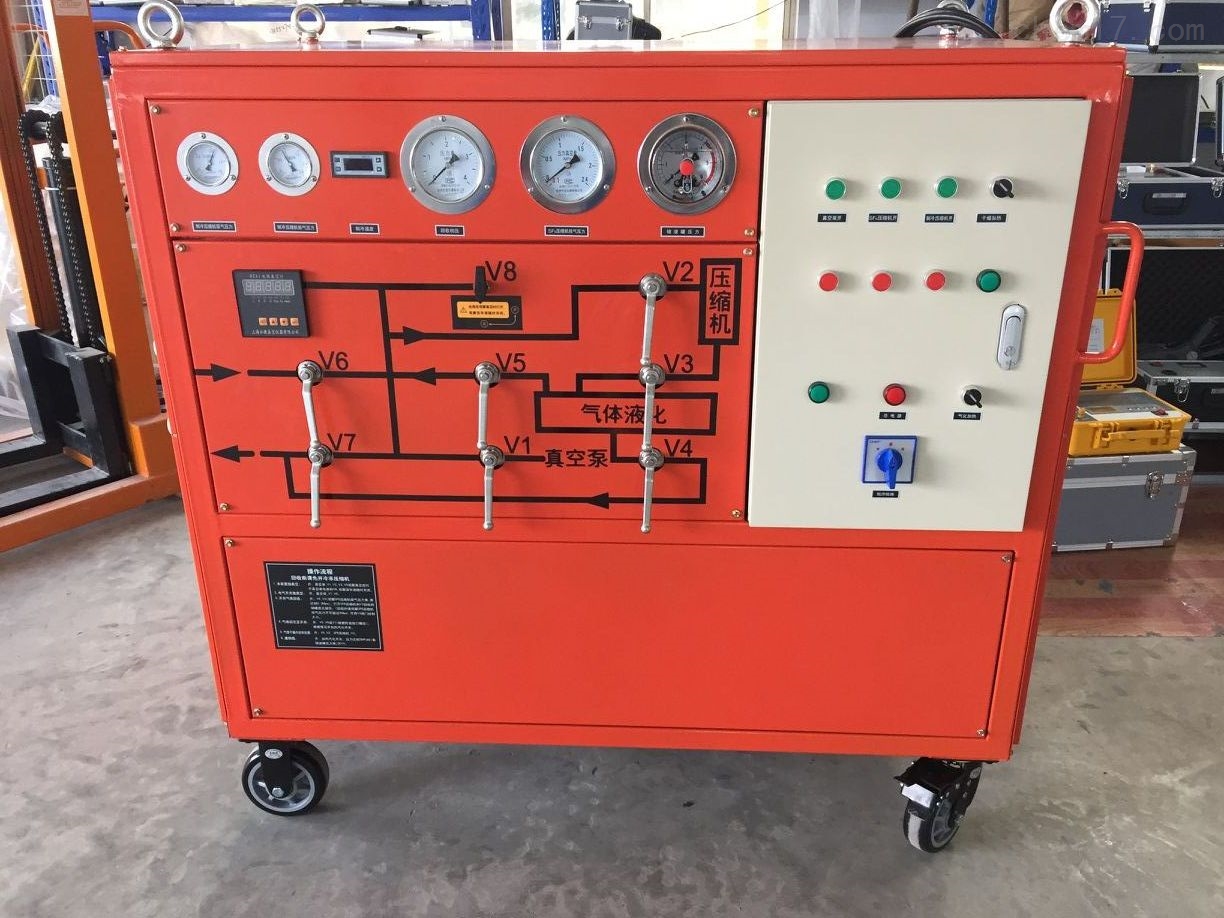

SF6氣體回收充放裝置-揚州達瑞點擊次數：718
發布時間：2024-06-30 13:02:21 |
|---|
SF6氣體回收充放裝置主要配置：
1、SF6壓縮機要求:CA-0300封閉壓縮機
a:理論排氣量:12m3/h
b:最大排氣壓力:2.5Mpa
c:最小吸氣壓力:50Kpa
d:最大吸氣壓力:0.35~0.8 Mpa
e:功率:2.2KW
f:電源:380V 50HZ
2、真空泵采用:雙級旋片式真空泵
a:真空泵采用水冷式
b:抽真空速率4L/s
裝置功能
1. 對裝置本機以及電器設備、貯罐、抽真空和真空度的測量
2. 對電器設備中的氣體進行回收
3. 對回收和回充的SF6氣體進行干燥、凈化處理
4. 對SF6電器進行充氣
5. 對電器中SF6氣體進行壓縮液態貯存
流程說明：
1、SF6氣體的回收
當SF6從一個氣室中抽出時，氣體便自動地流經凈化過濾器，通過SF6壓縮機壓縮冷卻，可以氣態也可以在一定高壓下以液態形式儲入SF6貯罐。
2、SF6開關抽真空
通過真空泵把開關中的空氣及濕氣可以抽除，真空泵的出口通向大氣。
3、充氣
經凈化和干燥的SF6從貯罐充回到已抽成真空的氣室中，直到氣室內壓力達到調定的工作壓力。上述工作分兩個步驟進行:
借助SF6貯罐壓力使氣體流向SF6開關，直至達到預定的充氣壓力。
2、當SF6貯罐壓力與SF6開關壓力平衡時，再采用壓縮機進行加壓充氣，直至達到預定充氣壓力。
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
